Diagramme erstellen
In dieser Lektion lernst du, wie du in LibreOffice Calc aus einer Tabelle ein Diagramm erstellst: Du wählst den passenden Diagrammtyp, fügst das Diagramm mit dem Diagrammassistenten ein und beschriftest es so, dass es eine klare Aussage macht.
Zwölf Temperaturwerte lassen sich lesen. In einem guten Diagramm erkennt man dagegen sofort Jahresgang, Minimum und Maximum.
Eine Frage bestimmt den Diagrammtyp
| Frage | geeigneter Typ | Beispiel |
|---|---|---|
| Wie verändert sich eine Größe über die Zeit? | Linie |
|
| Wie unterscheiden sich wenige Kategorien? | Säulen oder Balken |
|
| Wie setzt sich ein Ganzes zusammen? | Kreis, nur bei wenigen Anteilen |
|
| Hängen zwei Zahlenmerkmale zusammen? | XY-Punktdiagramm |
|
Bearbeite das Quiz „Welcher Diagrammtyp passt?“.
Mit dem Diagrammassistenten
Übertrage die Monatsmitteltemperaturen von Berlin auf das Blatt Klima: die Monate in Spalte A, die Temperaturen in Spalte B.
| Monat | Temperatur in °C |
|---|---|
| Jan | 1 |
| Feb | 2 |
| Mär | 6 |
| Apr | 11 |
| Mai | 16 |
| Jun | 19 |
| Jul | 21 |
| Aug | 20 |
| Sep | 16 |
| Okt | 11 |
| Nov | 6 |
| Dez | 2 |
Erstelle aus diesen zwölf Monatswerten ein Liniendiagramm.
Formuliere den Titel als Aussage, zum Beispiel nicht nur „Temperatur“, sondern „Berlin: Wärmste Monate sind Juli und August“.
Ändere anschließend einen auffälligen Tabellenwert. Beschreibe, wie du am Diagramm erkennst, dass es mit den Daten verbunden ist.
Berechne unter der Tabelle mit einer Funktion die Jahresmitteltemperatur von Berlin. Schreibe dazu in A14 die Beschriftung Mittelwert und in B14 die Formel.
Prüfe dein Ergebnis: Ein Mittelwert muss zwischen der kältesten und der wärmsten Monatstemperatur liegen. Findest du den Wert auch ungefähr im Diagramm wieder?

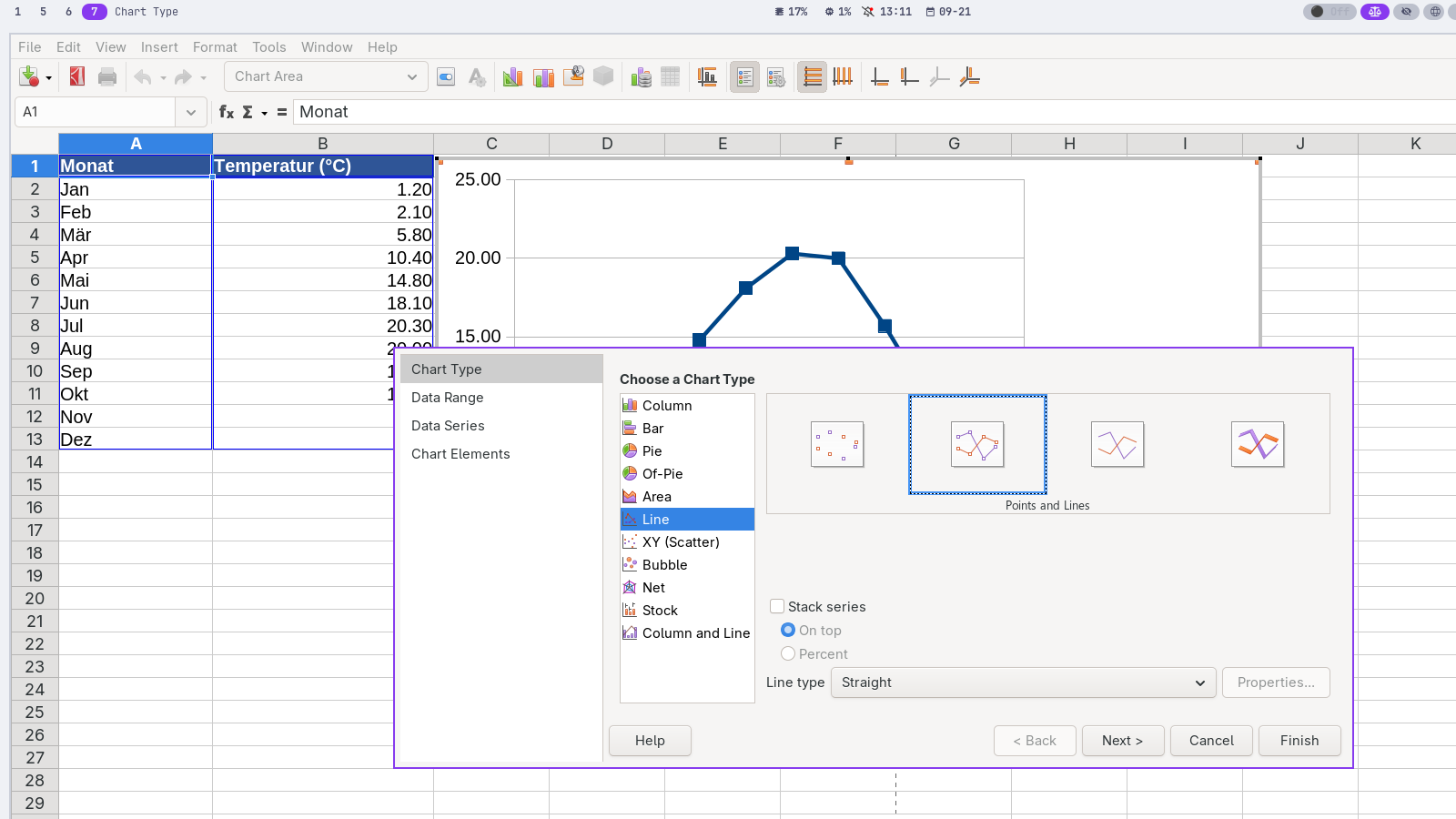

Markiere Monatsnamen und Temperaturwerte. Wähle Einfügen → Diagramm. Prüfe nacheinander Diagrammtyp, Datenbereich, Datenreihen sowie Titel.
Tipp: Falsche Achse?
Im Diagrammassistenten kannst du festlegen, ob die erste Zeile beziehungsweise erste Spalte als Beschriftung dient und ob Datenreihen in Zeilen oder Spalten stehen.
Ein Diagramm braucht eine Aussage, nicht nur Dekoration. Mindestens Titel, verständliche Achsenbezeichnungen samt Einheit und eine gut erkennbare Datenreihe müssen stimmen.
